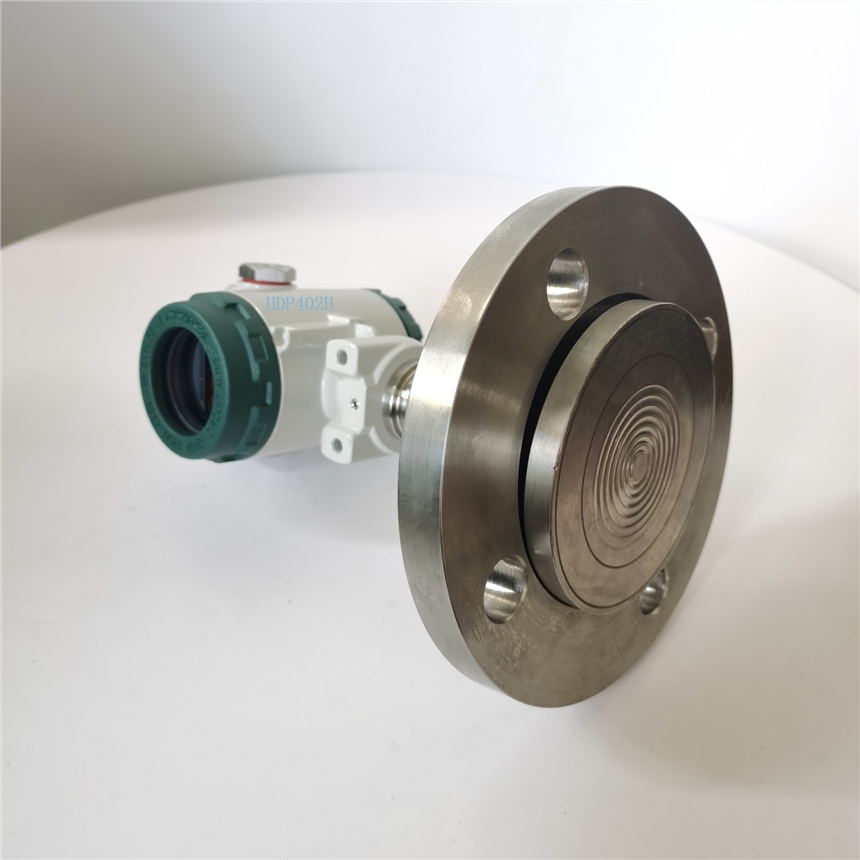

HDP402智能壓力變送器電力/城市煤氣壓力傳感器，差壓變送器

產品概述：

    HDP402單晶硅智能壓力變送器采用德國先進的MEMS技術制成的單晶硅傳感器芯片、全球的單晶硅雙梁懸浮式設計，實現了國際領先的高準確度、超高過壓性能優異的穩定性。內嵌智能信號處理模塊，實現靜壓與溫度補償?shù)耐昝澜Y(jié)合，可在大范圍內的靜壓和溫度變化下提供極高的測量精度和長期穩定性。

    HDP402單晶硅壓力變送器能準確的測量壓力，并把它轉換成4~20mADC的輸出信號。該傳感器可通過三按鍵本地操作，或通用手操器、組態軟件、以及手機 APP 遠程操作，在不影響4~20mADC的輸出信號的同時，進行顯示與組態。

應用領域：

■ 電力/城市煤氣/其它公司事業
要求高穩定和高精度的壓力、液位測量等場所。
■ 紙漿和造紙
用于要求耐化學液體、耐腐蝕性液體的壓力、液位測量場所。
■ 鋼鐵/ 色金屬/陶瓷
用于爐膛壓力、負壓測量等要求高穩定性，高精度測量場所。
■ 機械裝備/造船
用于在嚴格控制壓力、液位等指標條件下，要求穩定測量的場所。

產品特點：

■ 高準確度
壓力傳感器在0.1~40kPa~4MPa的測量范圍內，可進行高準確度測量。標準校驗量程精度：±0.075％FS

1kPa標準量程單邊過壓達1MPa；6kPa標準量程單邊過壓達2MPa
■ 優異的環境適應性
智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，將現場的綜合測量誤差控制到最小。
■ 靈活的量程壓縮
量程比：4:1（10:1可選）
■ 優異的操作性和使用便利性
? 備有5位帶背光LCD數字顯示器
? 多種顯示功能 (Pa、kPa、MPa、bar、mbar、％、psi、mmH2O）
? 內置三按鍵快捷操作就地調整功能
? 通過手機 APP 進行遠程調試
? 備有各種抗腐蝕材料
? 自診斷功能

主要技術參數：

量    程：0.1~40kPa~4MPa

精度等級：±0.075％FS、±0.10％FS、±0.20％FS

工作電壓：24(12.5～48)VDC
輸出信號：4～20mA（可帶HART協議數字通訊）、RS485
工作溫度：-20℃～60℃
遷移震動影響：任意軸上，200HZ/g為0.01%FS， 年穩定性優于0.2%<
溫度影響：-20℃～60℃±0.1%/10k

產品尺寸：

選型說明：

（略）

安裝說明：

1.常規安裝指南：

◆ 安裝可能導致測量值偏差。例如：在空容器中測量時，顯示的測量值并非為0，此時可通過本地三按鍵，或通過遠程操作可以進行零點遷移校正。
◆ 在戶外安裝取壓管時，應采取充足的防凍保護措施，例如：進行管道伴熱。
◆ 取壓管路的傾斜安裝角度應至少為 10％。
◆ 請勿使用堅硬或尖銳物品清潔或接觸隔膜密封圈。
◆ 外殼的旋轉角度為 380°，確?，F(xiàn)場顯示單元具有可讀性。
◆ 現場顯示屏可以 90°旋轉。
◆ 本公司提供儀表的安裝支架，可直接安裝在管道上或直接安裝在墻壁上以及儀表板上。如下圖

2.安裝位置：
變送器在工藝管道上的正確的安裝位置，與被測介質有關。為了獲得的安裝，應注意考慮下面的情況：
◆ 防止變送器與腐蝕性或過熱的被測介質相接觸。
◆ 要防止渣滓在導壓管內沉積。
◆ 導壓管要盡可能短一些。
◆ 導壓管應安裝在溫度梯度和溫度波動小的地方。
◆ 防止引壓管內結晶或低溫結冰
